Клапан ЦПКК ВТ 330.203СБ, ВТ 330.173СБ, ВТ 330.192СБ, ВТ 330.191СБ, ВТ 330.193СБ

Ціну уточнюйте

  • В наявності
  • Оптом і в роздріб
Клапан ЦПКК ВТ 330.203СБ, ВТ 330.173СБ, ВТ 330.192СБ, ВТ 330.191СБ, ВТ 330.193СБ
Клапан ЦПКК ВТ 330.203СБ, ВТ 330.173СБ, ВТ 330.192СБ, ВТ 330.191СБ, ВТ 330.193СБВ наявності
Ціну уточнюйте
+380 (97) 189-77-32
WhatsApp, Telegram
+380 (97) 189-77-32
WhatsApp, Telegram

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Суцільнолиті прямоточні клапани комбіновані (ЦПК) інструкція з експлуатації

ВІСТКА

Справжній документ є керівним документом для підприємств, що експлуатує самодійні суцільнолиті прямоточні клапани комбіновані (ЦПК) в компресорних станціях, що випускаються ОАО «НПАО ВНІІКОМПРЕСОРМАШ»

Інструкція додається до комплекту клапанів в межах однієї постачання.

1                    УСТРІЙСТВО І ПРИНЦИП РОБОТИ

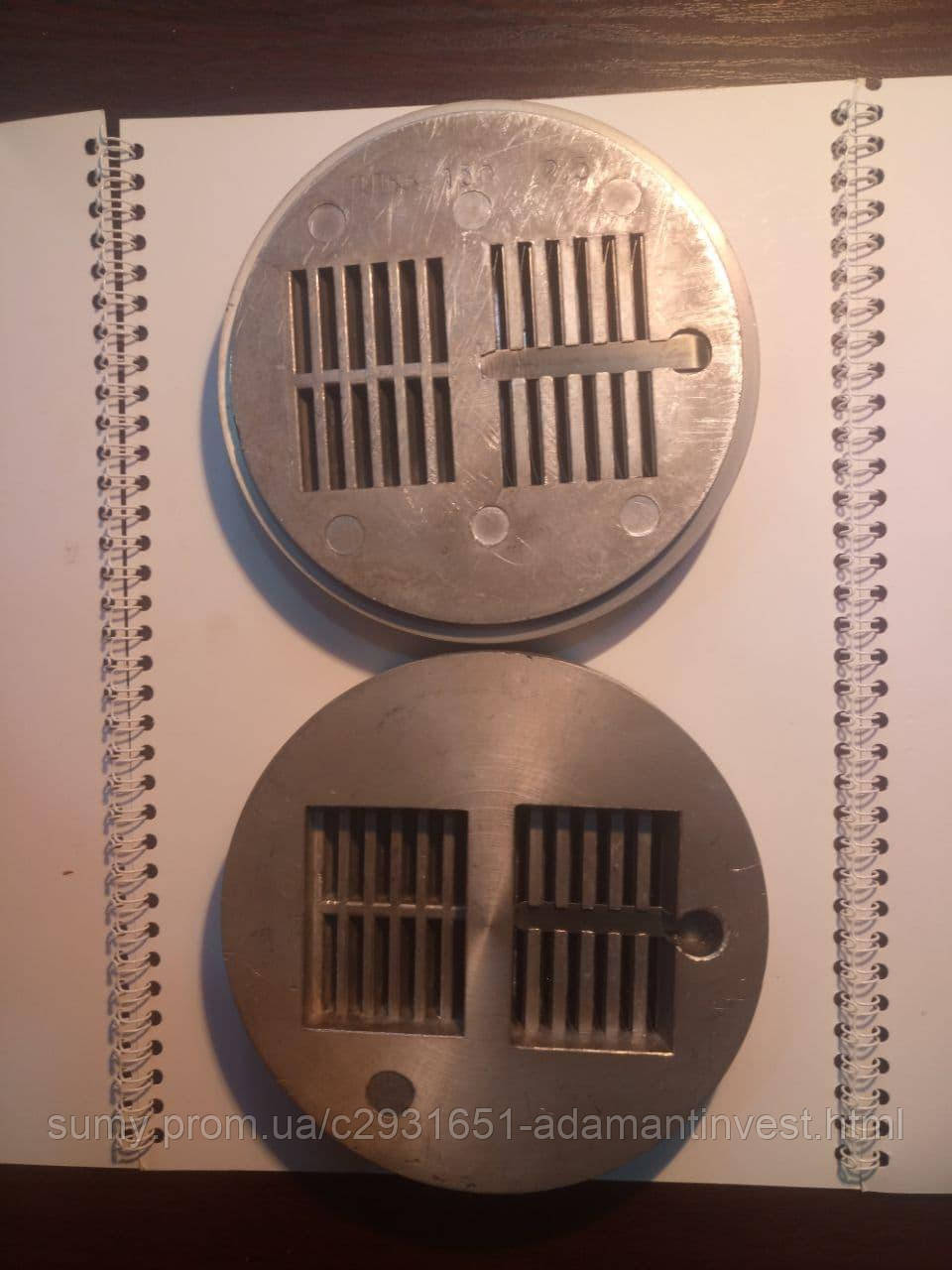

  1. Клапан складається з суцільнолі того корпусу, у якому пластини вільно укладені в пази та зафіксовані стопорною планкою.
  2.  Корпус клапана виготовлений з алюмінієвого сплаву на основі АК7, АК9. АК12.
  3. Пластини клапана розташовані в площині, паралельному напрямку потоку повітря (газа), і притискаються до сідла параболічної вигнутої пружини, що слугує пружним обмежувачем.
  4. Пластини виготовляються за спеціальною технологією з клапанної сталі.
  5. Фіксація пластин у корпусі здійснюється за допомогою запірних планок.

ЕКСПЛУАТАЦІЯ КЛАПАНА

  1. Перед встановленням клапана на компресор його необхідно розконсервувати та продути стисненим повітрям.
  2. Клапан встановлюється співвідповідно у всмоктувальні або нагнітальні порожнини згідно з інструкцією з експлуатації компресора.
  3. У процесі хропіння та транспортування допускається зниження герметичності не більш ніж на 10% Після приробки впродовж 12 годин на компресорі показник герметичності нс має бути нижчим від зазначеного в технічних умовах ТУ У 14004562.001-06Черіз кожні 500 годин роботи здійснюється промивання клапана в керосині та продування стисненим повітрям від забруднення.

Прилягання клапанних пластин до сідниць перевіряється на просвіт.

Через кожні 1000 годин роботи здійснюється розбирання клапана, за допомогою видалення запірних планок і перевірка пластин на зношування і ламання візуальним оглядом і перевіркою на просвіт. Пластини та запірні планки вважаються нс придатними до подальшої експлуатації, якщо величина зносу може призвести до випадання пластин і пружин із клапана. Рекомендується через кожні 1000 годин роботи витягти запірні планки, перевернути та вставити на місце.

УКАЗАННЯ МЕР БЕЗПЕКА

Вимоги з техніки безпеки викладені в інструкції з експлуатації компресорів. Спеціальних вимог під час транспортування та зберігання клапанів нс є.

УВАГА:

  • Забороняється застосовувати клапани на компресорах, що стискають вибухонебезпечні та горючі гази.
  • Не рекомендується застосовувати клапани на компресорах, що стискають забруднені гази та повітря, що підлягає лужному очищенню.

ГАРАНТІЙН ІВІ ОБ'ЯЗА1ЕЛЬСТВА

  1. Виробник гарантує відповідність клапанів вимогам технічних умов ТУ У 1400 4562.001-06 за умови дотримання споживачем умов транспортування, зберігання, монтажу й експлуатації.
  2. Виробник гарантує середню напрацювання на відмову 500 годин і середній ресурс 2500 годин з довірою до ймовірності 0,8. В межах зазначених показників надійності виробник здійснює заміну окремих дезалей (запірних пластин і пружин) або клапанів загалом, якщо ці несправності відбулися з вини виробника.
ЦПК2-86-К-4,5 (з проставкою) 3 ст. (ВТ 330.203СБ)

ЗВШ 0,6-1.5/7.3

ЗВШ 0,6-1/17
ЦПК2-110-К-1,0 (ВТ 330.173СБ)

2ВУ 0,6-1/7,3

ЗВШ 0,6-1/17

ЦПК2-130-К1,6 2 ст. (ВТ 330.192СБ) 4 ВП 1,0-7/11
ЦПК2-165-К-1,2 (ВТ 330.191СБ) 4 ВП 1,0-7/11
ЦПК2-205-К-1,2 1ст. (ВТ 330.193СБ) 4 ВП 1,0-7/11



Характеристики
Основні
Гарантійний термін12 міс
