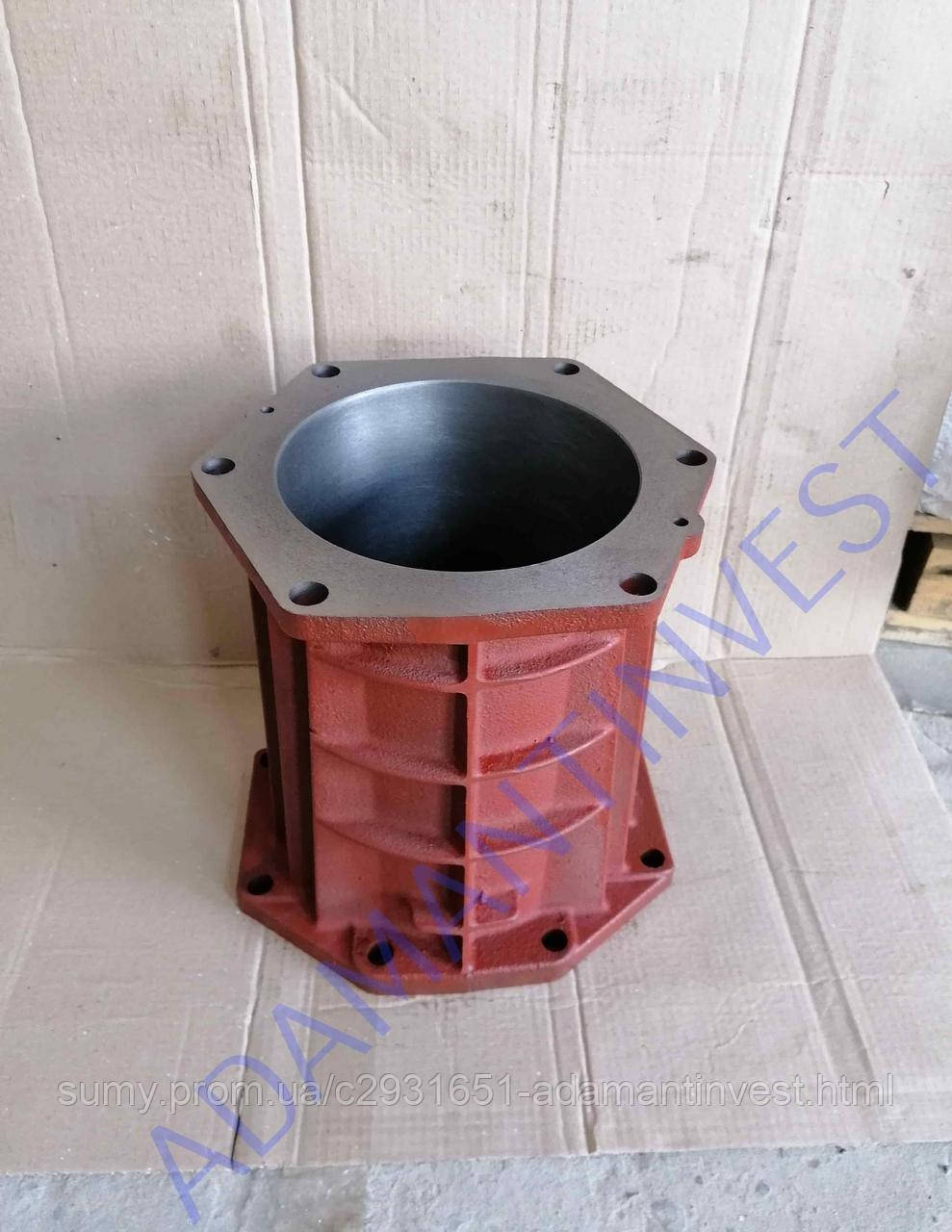

Циліндр НД 34.00.07-008 підлягає заміні за наявності: а) уламаних охолоджувальних ребер понад 15% їх загальної кількості; б) тріщин; в) зносів, що перевищують допускні. У місцях під гайки, поверхня на циліндрі НД 34.00.00.07-008, має бути рівною й чистою, за потреби зачистити. На фланці, кріпляємося до корпусу, допускається зачищення на всій поверхні циліндра НД. У разі комплектації компресора КТ встановити в циліндри градаційних розмірів, відповідні поршні відповідних розмірів. Допуск перпендикулярності привалкових фланців до осій робочих поверхонь Ш -155 і Ш-198 мм-0,03 мм на довжині 100 мм під час оброблення циліндрів. Циліндр НД 34.00.00.07-008 необхідно покрити фарбою — ґрунтовка ГФ-020 ТУ 6.10.1642-77 або ПФ-020 ГОСТ8186-72.
№ | Н А И М Е Н О В А Н И Е | Номер креслення | Номер креслення | Маса деталі в кг. |
Матеріал |
1 | Циліндр ВД 34.00.00.06-001 | КТ6.01.023-А | 20,5 | сч20 | |
2 | Циліндр НД 34.00.00.07-008 | КТ6.01.022 | 29 | сч20 | |
3 | Циліндр НД 32.00.00.01-039 | - | 11,2 | сч20 | |
4 | Циліндр ВД 32.00.00.02-023 | - | 6,9 | сч20 |
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Користувальницькі характеристики | |
Виробник | Україна країна |
Тип поршневого компресора | КТ-6, КТ-7 |
- Ціна: Ціну уточнюйте
